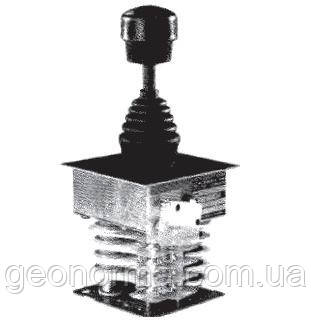

Многоосевой контролер V5 W. Gessmann Gmbh для підйомно-транспортного устаткування

Джойстики V5 застосовується в підйомно-транспортному обладнанні

Многоосевой командоконтроллер V 5 є міцним комутаційним пристроєм, відповідним нормам IEC 947-5-1, EN 60947, DIN VDE 0660-200 і призначеним для підйомно-транспортного обладнання. Модульна компоновка створює можливість універсального застосування цього пристрою. V 5 стійкий до впливу масла, морського
клімату, озону і ультрафіолетового випромінювання.
Параметри контактів:

• 2 A 250 V AC, категорія застосування 15 або
• 3 A 24 V DC, категорія застосування 13

Механічний термін служби 6 мільйонів комутаційних операцій.

Допустима температура окруж. середовища:

• при експлуатації: від -40° С до +60° С,
• при складуванні: від -50° С до +80° С

Стійкість до впливу клімату:

• постійне вологе тепло — согл. DIN IEC 68 частину 2-3
• циклічне вологе тепло — согл. DIN IEC 68, частина 2-30.

Ступінь захисту спереду:

• IP 54 IEC 529, DIN 40050.

Командоконтроллер (промисловий джойстик) це комутаційний пристрій, призначене для підйомно-транспортного обладнання. Модульна компоновка командоконтролерів виробництва W. Gessmann Gmbh створює можливість універсального застосування даного пристрою.

Абсолютно всі командоконтроллери W. Gessmann Gmbh стійкі до впливу масла, морського клімату, озону і ультрафіолетового випромінювання.
Механічний термін служби кранових та інших командоконтролерів різний для кожної серії. В основному це 10 мільйонів комутаційних операцій. Так само існують посилені версії командоконтролерів. В каталозі вони позначені як DD,SS і VV. Дані командоконтроллери розраховані на 20 мільйонів комутаційних операцій.

Допустима температура навколишнього середовища:

• при експлуатації: від -40° С до +60° С,
• при складуванні: від -50° С до +80° С

Командоконтроллери поділяються на одноосевые і багатоосьові.
Многоосевой командоконтроллер має 2 осі перемикання. Вперед-назад, вліво-вправо. Одновісному - одну. На командоконтроллерах серії V8 є можливість перемикання по 3 і 4 осі обертання рукоятки перемикання).

Командоконтрллер для крана, як і будь-який інший командоконтроллер виробництва Gessmann складається з рукоятки, блоку контактів і додаткових пристроїв таких як: пружина повернення в 0 положення, фрикційне гальмо, потенціометр, оптоелектронний кодувальник, куліса.
Стандартно командоконтроллер пропонується з руків'ям має масивний круглий наконечник (без кнопок і додаткових пристроїв).

За бажанням замовника є можливість установки на рукоятку кнопок, блокуючих вимикачів, «утоплених» натискних вимикачів і таких опцій як механічне блокування нульовій позиції натисканням вгору/вниз.
Так само, за бажанням замовника рукоятка переключенияможет бути подовжена або вкорочена
- 40 мм
- 20 мм,
+20 мм.
На сторінках 1/284-1/315 каталогу фірми Gessmann представлені рукоятки можливі для установки на командоконтроллерах.
На сторінках 1/276-1/277 представлені круглі, циліндричні і Т-подібні наконечникидля рукояток, з пристроями подачі сигналів і без.
З допомогою таблиці розташованої на сторінці 1/270-1/274 Ви зможете визначити підходить обрана Вами рукоятка для установки на обраному командоконтроллере.

Куліса P
Куліса це елемент, який встановлюється на командоконтроллере і запобігає переміщення рукоятки по діагоналі. Так само можливо спеціальне виконання лаштунки за заданими параметрами замовника (наприклад, Н-подібна куліса).
Куліса використовується в основному на багатоосьова командоконтроллерах.

Пристрій робочих контактів, їх типи і параметри
Блок контактів елемент перемикання. Робочі контакти перемикаються за допомогою кулачкового елемента розташованого на осі перемикання. Параметри контактів для кожної серії командоконтролерів різні дані про них зазначаються вгорі на сторінці каталогу.

Зазвичай це

• 2 A 250 V AC, категорія застосування 15 або
• 1 A 24 V DC, категорія застосування 13 (стандарт) або
• 4 A 250 V AC, категорія застосування 15 (спец.)

Для зручності контакти до командоконтроллеру мають різні кольори. Контактні блоки з силою струму 1 A - зроблені з пластику сірого кольору, 4 A - зроблені з пластику жовтого кольору.
У всіх командоконтролерів крім командоконтролерів серії: VVC6,V5,V8,V85,V25,V20, V21 (безконтактні), D8, D3, S2, S21,S22, S23,S3,S4 блок контактів являє собою подвійний елемент перемикання.

Контакти перемикаються за допомогою діаграми перемикання. Схеми стандартних діаграм перемикання розташовані на сторінці 5/001 каталогу фірми Gessmann. Так само є можливість програмування контактів відповідно до спеціальних діаграм по кресленнях замовника.

Кількість контактів в діаграмі вважається по горизонталі. Чорні лінії в місцях замикання.

Стандартно кранові командоконтроллери та інші пропонуються без корпусу IP00, клас захисту передньої сторони IP 54. За бажанням замовника є можливість установки захисного корпусу для контактних блоків, зробленого з алюмінію або пластику.

Ниже доступны для скачивания страницы из каталога продукции W.Gessmann Gmbh на крановые командоконтроллеры и прочие. Пожалуйста, воспользуйтесь файлом «Пример заказа командоконтроллера» для корректного заполнения опросного листа.

Помимо командоконтроллеров у нас Вы так же можете заказать отдельно контакты к командоконтроллеру и запасные части такие как : пружины возврата, потенциометры, оптоэлектронные кодировщики и т.д.

Параметри контактів:

• 2 A 250 V AC, категорія застосування 15 або
• 3 A 24 V DC, категорія застосування 13

Механічний термін служби 6 мільйонів комутаційних операцій.

Допустима температура окруж. середовища:

• при експлуатації: від -40° С до +60° С,
• при складуванні: від -50° С до +80° С

Стійкість до впливу клімату:

• постійне вологе тепло — согл. DIN IEC 68 частину 2-3
• циклічне вологе тепло — согл. DIN IEC 68, частина 2-30.

Ступінь захисту спереду:

• IP 54 IEC 529, DIN 40050.
