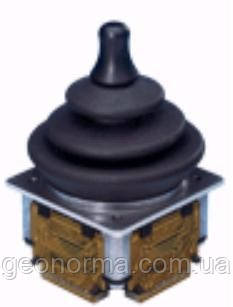

Многоосевой командоконтроллер V20

Джойстик V20 застосовується в різних типах систем дистанційного управління і є міцним комутаційним пристроєм відповідними нормами IEC 947-5-1

Многоосевой командоконтроллер V20 є міцним комутаційним пристроєм, відповідним нормам IEC 947-5-1, EN 60947, DIN VDE 0660-200 Джойстик V20 стійкий до впливу масла, морського клімату, озону і ультрафіолетового випромінювання.

Технічні характеристики джойстика V20
Допустима температура навколишнього середовища:

• при експлуатації: від -40° С до +60° С
• при складуванні: від -50° С до +80° С

Стійкість до впливу клімату:

• постійне вологе тепло — згідно DIN IEC 68 частину 2-3
• циклічне вологе тепло — згідно DIN IEC 68, частина 2-30

Ступінь захисту спереду:

• IP 65 IEC 529
• DIN 40050

Блок приводу зі схематичним відображенням встановлених контактних блоків і осей перемикання.
Механічний термін служби джойстика V20 становить 3 мільйони комутаційних операцій.Командоконтроллер (промисловий джойстик) це комутаційний пристрій, призначене для підйомно-транспортного обладнання. Модульна компоновка командоконтролерів виробництва W. Gessmann Gmbh створює можливість універсального застосування даного пристрою.

Абсолютно всі командоконтроллери W. Gessmann Gmbh стійкі до впливу масла, морського клімату, озону і ультрафіолетового випромінювання.

Механічний термін служби кранових та інших командоконтролерів різний для кожної серії. В основному це 10 мільйонів комутаційних операцій. Так само існують посилені версії командоконтролерів. В каталозі вони позначені як DD,SS і VV. Дані командоконтроллери розраховані на 20 мільйонів комутаційних операцій.
Командоконтроллери поділяються на одноосевые і багатоосьові.

Многоосевой командоконтроллер має 2 осі перемикання. Вперед-назад, вліво-вправо. Одновісному - одну. На командоконтроллерах серії V8 є можливість перемикання по 3 і 4 осі обертання рукоятки перемикання).

Командоконтрллер для крана, як і будь-який інший командоконтроллер виробництва Gessmann складається з рукоятки, блоку контактів і додаткових пристроїв таких як: пружина повернення в 0 положення, фрикційне гальмо, потенціометр, оптоелектронний кодувальник, куліса.

Стандартно командоконтроллер пропонується з руків'ям має масивний круглий наконечник (без кнопок і додаткових пристроїв).

По желанию заказчика имеется возможность установки на рукоятку кнопок, блокирующих выключателей, «утопленных» нажимных выключателей и таких опций как механическая блокировка нулевой позиции нажатием вверх/вниз. Так же, по желанию заказчика рукоятка переключенияможет быть удлиненная либо укороченная

- 40 мм

- 20 мм,

+20 мм.

На страницах 1/284-1/315 каталога фирмы Gessmann представлены рукоятки возможные для установки на командоконтроллерах.

На страницах 1/276-1/277 представлены круглые, цилиндрические и Т-образные наконечникидля рукояток, с устройствами подачи сигналов и без.

С помощью таблицы расположенной на странице 1/270-1/274 Вы сможете определить подходит ли выбранная Вами рукоятка для установки на выбранном командоконтроллере.

Кулиса P

Кулиса это элемент, который устанавливается на командоконтроллере и предотвращает перемещение рукоятки по диагонали. Так же возможно специальное исполнение кулисы по заданным параметрам заказчика (например, Н-образная кулиса).

Кулиса используется в основном на многоосевых командоконтроллерах.

Устройство рабочих контактов, их типы и параметры

Блок контактов это элемент переключения. Рабочие контакты переключаются при помощи кулачкового элемента расположенного на оси переключения. Параметры контактов для каждой серии командоконтроллеров разные данные о них указываются вверху на странице каталога.

Обычно это

• 2 A 250 V AC, категория применения 15 или
• 1 A 24 V DC, категория применения 13 (стандарт) или
• 4 A 250 V AC, категория применения 15 (спец.)

Для удобства контакты к командоконтроллеру имеют разные цвета. Контактные блоки с силой тока 1 A - сделаны из пластика серого цвета, 4 A - сделаны из пластика желтого цвета.

У всіх командоконтролерів крім командоконтролерів серії: VVC6,V5,V8,V85,V25,V20, V21 (безконтактні), D8, D3, S2, S21,S22, S23,S3,S4 блок контактів являє собою подвійний елемент перемикання.

Контакти перемикаються за допомогою діаграми перемикання. Схеми стандартних діаграм перемикання розташовані на сторінці 5/001 каталогу фірми Gessmann. Так само є можливість програмування контактів відповідно до спеціальних діаграм по кресленнях замовника.

Кількість контактів в діаграмі вважається по горизонталі. Чорні лінії в місцях замикання.

Стандартно крановые командоконтроллеры и прочие предлагаются без корпуса IP00, класс защиты передней стороны IP 54. По желанию заказчика имеется возможность установки защитного корпуса для контактных блоков, сделанного из алюминия или пластика.

Ниже доступны для скачивания страницы из каталога продукции W.Gessmann Gmbh на крановые командоконтроллеры и прочие. Пожалуйста, воспользуйтесь файлом «Пример заказа командоконтроллера» для корректного заполнения опросного листа.

Помимо командоконтроллеров у нас Вы так же можете заказать отдельно контакты к командоконтроллеру и запасные части такие как : пружины возврата, потенциометры, оптоэлектронные кодировщики и т.д.
