від 150 000 ₴
Показати оптові ціниТОВ "УА-Системи", р. Харків є офіційним представником компанії RITTER Apparatebau (Ріттер), Німеччина на території України. Наша компанія несе повні гарантійні зобов'язання на обладнання компанії RITTER Apparatebau (Ріттер), на території України, придбане у нас.

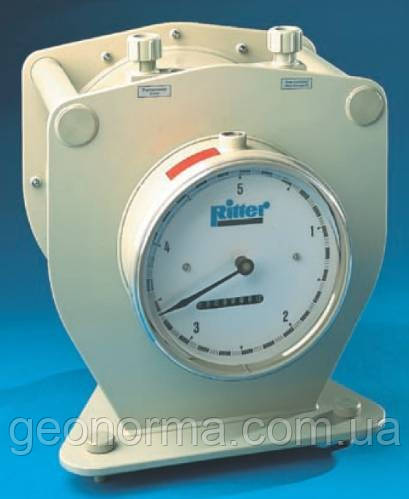

Газові лічильники RITTER застосовуються для вимірювання обсягів протікають через них газів і особливо ефективні для випадків, коли потрібна висока точність вимірювань. Лічильники можуть бути виготовлені з одного з п'яти високоякісних матеріалів: полівінілхлориду (ПВХ), поліпропілену (ПП), фторопласту або полівініліденфториду (ПВДФ), електропровідного поліетилену (ПЕ-ес) та нержавіючої сталі 1.4571. Це дозволяє при правильному виборі матеріалу використовувати лічильники навіть в разі необхідності вимірювань обсягів високоагресивних газів. Бажаний діапазон вимірювань можна вибрати з 9 типів лічильників, в цілому діапазон охоплює значення від 0,1 дм3/год до 18.000 дм3/ч при температурі газу від -50 до +120°C. Міцний корпус у стандартному виконанні придатний для максимального тиску 50 мбар (корпус з термопластика) і 500 мбар (корпус з нержавіючої сталі); також доступні корпусу, що витримують тиск до 16 бар. RITTER барабанні газові лічильники - пристрої, що працюють за принципом витиснення. Це вимірювальний барабан, що обертається в затворній рідині (воді або спеціальному олії). Всередині вимірювального барабана відбувається примусове вимірювання об'єму допомогою періодичного заповнення і спорожнення чотирьох нерухомим вимірювальних камер. Завдяки прецизионному виготовлення і калібрування досягається точність вимірювань ± 0,2 % при номінальній витраті, ± 0,5% у всьому діапазоні вимірювань. Безпосереднє, тобто волюметрическое вимірювання об'єму газу барабанними газовими лічильниками є великою перевагою у порівнянні з іншими принципами вимірювання об'єму газу з використанням вторинних вимірюваних величин, наприклад, швидкості, теплоємності і т. д. Внаслідок цього, стан і склад газу не впливають на точність вимірювань. Поправочні коефіцієнти на склад газу, температуру, вологість і т. д. не враховуються. Слід зазначити, що при неволюметических способи вимірювання об'єму газу задана точність досягається лише з використанням поправочних коефіцієнтів на газовий склад і поточний стан газу.
Принцип вимірювання
Газомеры RITTER барабанного типу працюють за принципом витиснення. Газомеры містять обертовий вимірювальний механізм (вимірювальний барабан), що знаходиться в робочій рідині (як правило, у воді або рідкому олії). Вимірювальний барабан вимірює обсяг за рахунок періодичного заповнення і спорожнення чотирьох жорстких вимірювальних камер.
Фаза 1 – заповнення вимірювальної камери: «вхід» відкритий", «вихід» закритий;
Фаза 2 – вимірювальна камера заповнена: «вхід» закритий, «вихід» закритий;
Фаза 3 – спустошення вимірювальної камери: «вхід» закритий, «вихід» відкритий;
Під «входом» і «виходом» розуміється наступне: «вхід» – можливість для газу надходити, «вихід» – можливість для газу витіснятися з секції
Технічні характеристики
• Точність вимірювання ± 0,2 % при стандартній інтенсивності потоку (точне значення вказується в індивідуальному калібрувальному сертифікаті)
• Максимальний тиск газу на вході (надлишковий тиск) 50 мбар
Тип* | Витрата | Показання | Мінімальний тиск газу на вході, мбар |
|||
Мінімум л/год |
Максимум, л/год |
Номінальний, л/год |
Мінімальна поділка шкали, л |
Максимальне значення, л |
||
TG01 | 0.1 | 30 | 10 | 0.002 | 999.999 0.2 | |
TG05 | 1 | 60 | 50 | 0.002 | 9 999 999.9 | 0.4 |
TG1 | 2 | 120 | 100 | 0.01 | 99 999 999 | 0.2 |
TG3 | 5 | 360 | 300 | 0.02 | 99 999 999 | 0.2 |
TG5 | 10 | 600 | 500 | 0.02 | 99 999 999 | 0.2 |
TG10 | 20 | 1200 | 1000 | 0.1 | 99 999 999 | 0.2 |
TG20 | 100 | 2800 | 2000 | 0.2 | 999 999 990 | 0.1 |
TG25 | 100 | 7000 | 5000 | 0.1 | 999 999 990 | 0.1 |
TG30 | 200 | 18000 | 10000 | 0.5 | 999 999 990 | 0.1 |
*Моделі з іншими параметрами можуть поставлятися за заявкою.
Найбільш популярні газові лічильники TG 3 і TG 5 моделі 5. За технічними характеристиками вони аналогічні раніше популярним на російському і українському ринку газових лічильників РГ-7000 і ГСБ-400, які в даний час зняті з виробництва.
Існуючі моделі:
Модель | Корпус | Вимірювальний барабан |
1 | 1.4571 | PVC-сірий |
2 | 1.4571 | PE-el |
3 | 1.4571 | PP-сірий |
4 | 1.4571 | PVDF |
5 | PVC-прозорий | PVC-сірий |
6 | PP-сірий | PP-сірий |
7 | PVDF | PVDF |
8 | PE-el | PE-el |
Матеріали:
PVC | Полівінілхлорид |
PP | Поліпропілен |
PVDF | Фторид поливинилида |
PE-el | Електропровідний поліетилен |
1.4571 | Рафінована нержавіюча сталь |
Вітон | Фториста резина |
Корпусу газомеров, виготовлені з сталі 1,4571, виконуються з використанням пайки.
Дополнительные устройства
• Термометр (газа), диапазон от 0 °C до + 60 °C
• Термометр (рабочей жидкости), диапазон от 0 °C до + 60 °C
• Манометр, разность давлений в диапазоне 10 мбар
• Электронный дисплейный блок, включающий интерфейс RS 232 и аналоговый выход (требуется импульсный генератор)
Встраиваемые опции
• Сбрасываемый цилиндровый счетчик, 6-разрядный (заменяет суммирующий цилиндровый счетчик)
• Импульсный генератор (для подключения электронного дисплейного блока или компьютера)
Купить газовые счетчики RITTER (Риттер), Германия возможно обратившись к нам по тел. 057-759-00-96
